КТП тупикового типа с кабельным или воздушным вводом КТП-ТК(В) с выключателями нагрузки ВНА

Комплектная трансформаторная подстанция тупикового типа с кабельным или воздушным вводом - КТП-ТК(В) наружной установки мощностью 25-630кВА, напряжением 10(6)/0,23-0,4кВ, предназначена для приема электроэнергии переменного трехфазного тока промышленной частоты напряжением 10(6)кВ, трансформирования и распределения его напряжением 0,4-0,23кВ. КТП может применяться для электроснабжения промышленных, сельскохозяйственных, коммунальных объектов.
КТП предназначены для эксплуатации на открытом воздухе в условиях умеренного климата при предельных значениях температуры окружающей среды от -45 С до +40 С. Окружающая воздушная среда не должна содержать паров, пыли и газов в концентрациях, разрушающих металлы, изоляцию и покрытие подстанции.

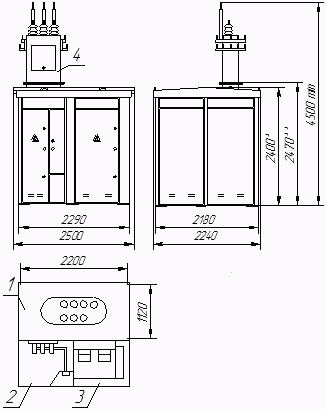

Габаритные размеры КТП-ТК(В)

  1. отсек силового трансформатора
  2. высоковольтный отсек
  3. отсек низкого напряжения
  4. шкаф воздушного ввода (только для КТП с воздушным вводом)

* высота в транспортном положении (в кабельным вводом)
** высота в транспортном положении (только для КТП с воздушным вводом)

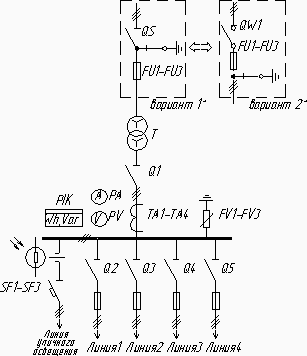

Электрическая схема КТП-ТК(В)

*устанавливается по согласованию с заказчиком. Подключение трансформатора мощностью 630кВА к сети 6(10)кВ выполняется с помощью кабельной перемычки (в базовый комплект поставки не входит)

Количество отходящих линий по заказу может быть увеличено:

  • на рубильниках с предохранителями типа РПС до 6;
  • на автоматических выключателях типа ВА до 8

Технические характеристики

Наименование параметров Значение
Мощность устанавливаемого силового трансформатора, кВА 25÷630
Номинальное напряжение на стороне ВН, кВ 10(6)
Номинальное напряжение на стороне НН, кВ 0,4÷0,23
Ток термической стойкости на стороне ВН, кА 16(20)
Ток электродинамической стойкости на стороне ВН, кА 41(50)
Габаритные размеры, мм, не более
длина 2500
ширина 2180
высота (кабельный ввод/воздушный ввод) 2400/4500
Размеры трансформаторного отсека LxBxH, мм 2200х1120х1920
Количество отходящих линий 4

Перечень элементов КТП- ТВ(К)

Позиция Наименование Мощность КТП, кВА
63 100 160 250 400 630
QS(QW1) вариант 1 Разъединитель РВЗ-10/400 10кВ, 400А по заказу
вариант 2 Выключатель нагрузки ВНАп-10/400-20з  по заказу 10кВ, 400А
FU1-FU3 Предохранитель ПКТ-10(6), А 10(16) 16(20) 20(31,5) 31,5(50) 50(80) 80(100)
pV Вольтметр 0-500 В
pA Амперметр, А 100/5 200/5 300/5 400/5 600/5 1000/5
TA1-TA4 Трансформатор тока, А 100/5 200/5 300/5 400/5 600/5 1000/5
Q1 Рубильник Iн, А 250 250 250 400 630 1000
Q2 Рубильник с предохранителями РПС, А 100 100 100 100 250 400
Q3 Рубильник с предохранителями РПС, А 100 100 100 250 250 400
Q4 Рубильник с предохранителями РПС, А - 100 100 250 400 400
Q5 Рубильник с предохранителями РПС, А - 250 250 400 400 400
SF1-SF3 Автоматический выключатель ВА 47-29Iн, А 25 А
SF4-SF6 Автоматический выключатель ВА 47-29Iн, А 16 A
PIK Счетчик Меркурий 230 ART-03C(R)N 380В, 5А
К Коробка испытательная КИ-У3
KM Магнитный пускатель ПМЛ-2160 220В, 25А
RV Фотореле
BL Фоторезистор
FV1-FV3 Ограничитель перенапряжения ОПН-0,38 380В

В комплект поставки КТП ТВ не входят разрядники РВО-10 - 3шт. и разъединитель РЛНДМ-10/400
