Комплектные двухтрансформаторные подстанции тупикового типа с кабельным (2КТП-ТК) или воздушным вводом (2КТП-ТВ) наружной установки мощностью 25-630 кВА, напряжением 6-10/0,23-0,4кВ, предназначены для приема электроэнергии переменного трехфазного тока промышленной частоты напряжением 6-10кВ, трансформирования и распределения его напряжением 0,4-0,23кВ. 2КТП может применяться для электроснабжения промышленных, сельскохозяйственных, коммунальных объектов.

2КТП предназначены для эксплуатации на открытом воздухе в условиях умеренного климата при предельных значениях температуры окружающей среды от -45 С до +40 С. Окружающая воздушная среда не должна содержать паров, пыли и газов в концентрациях, разрушающих металлы, изоляцию и покрытие подстанции.

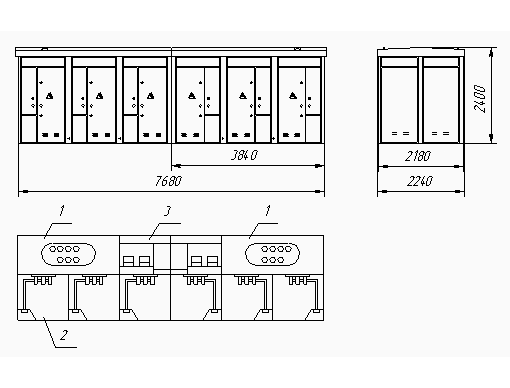

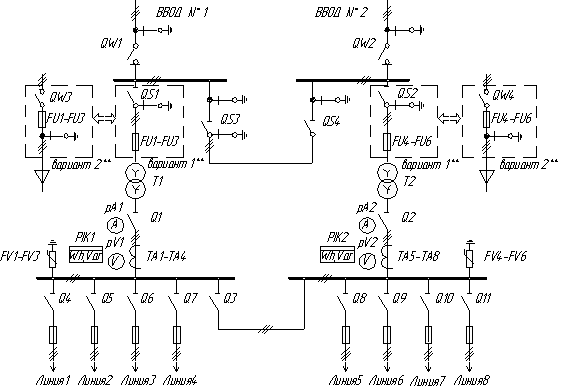

Габаритные размеры, электрическая схема 2КТП ТК

1. отсек силового трансформатора
2. высоковольтный отсек
3. отсек низкого напряжения

* высота в транспортном положении
** по согласованию с заказчиком. При втором варианте подключение трансформатора к сети 6(10) кВ выполняется с помощью кабельной перемычки (в базовый комплект поставки не входит)

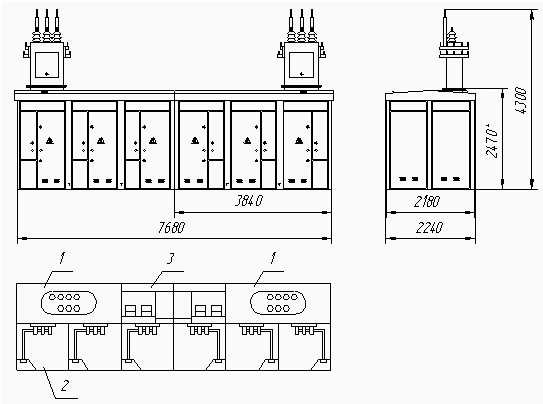

Габаритные размеры, электрическая схема 2КТП ТВ

1. отсек силового трансформатора
2. высоковольтный отсек
3. отсек низкого напряжения

* высота в транспортном положении
** по согласованию с заказчиком. При втором варианте подключение трансформатора к сети 6(10) кВ выполняется с помощью кабельной перемычки (в базовый комплект поставки не входит)

Технические характеристики

Наименование параметров	Значение
Мощность устанавливаемого силового трансформатора, кВА	25-630
Номинальное напряжение на стороне ВН, кВ	6 - 10
Номинальное напряжение на стороне НН, кВ	0,4 - 0,23
Ток термической стойкости на стороне ВН, кА	10
Ток электродинамической стойкости на стороне ВН, кА	25
Количество отходящих линий	8

Перечень элементов 2КТП-ТК(В)

Позиция	Наименование	Мощность КТП, кВА
		100	160	250	400	630
QW1,QW2	Выключатель нагрузки ВНА 10/400	10 кВ, 400 А
QS1,QS2 (QW3,QW4)	вариант 1* Разъединитель РВЗ-10/400	10 кВ, 400 А				по заказу
	вариант 2* Выключатель нагрузки ВНАп-10/400	по заказу				10 кВ, 400 А
QS3,QS4	Разъединитель РВЗ-10/400	10 кВ, 400 А
FU1-FU3	Предохранитель ПКТ-10(6), А	16(20)	20(31,5)	31,5(50)	50(80)	80(100)
Q1-Q3	Разъединитель, А	630	630	630	630	1000
pV1,pV2	Вольтметр	0-500 В
pA1,pA2	Амперметр, А	200/5	300/5	400/5	600/5	1000/5
TA1-TA8	Трансформатор тока, А	200/5	300/5	400/5	600/5	1000/5
PIK1,PIK2	Счетчик активной энергии Меркурий 230 ART-03C(R)N	380 В, 5А
Q4	Рубильник с предохранителями РПС, А	100	100	100	250	400
Q5	Рубильник с предохранителями РПС, А	100	100	250	250	400
Q6	Рубильник с предохранителями РПС, А	100	100	250	400	400
Q7	Рубильник с предохранителями РПС, А	250	250	400	400	400
Q8	Рубильник с предохранителями РПС, А	100	100	100	250	400
Q9	Рубильник с предохранителями РПС, А	100	100	250	250	400
Q10	Рубильник с предохранителями РПС, А	100	100	250	400	400
Q11	Рубильник с предохранителями РПС, А	250	250	400	400	400
FV1-FV6	Ограничитель перенапряжения ОПН-0,38	380 B
Iном	Ток на стороне НН на каждую секцию, А	145	230	360	580	910

Подстанции 2КТП ТК(В) блок-замками механической блокировки не комплектуются.
В комплект поставки 2КТП-ТВ не входят разрядники РВО-10 и разъединители РЛНДМ 10/400
