Комплектные двухтрансформаторные подстанции тупикового типа с кабельным (2КТП-ТК) или воздушным вводом (2КТП-ТВ) наружной установки мощностью 25-400 кВА, напряжением 6-10/0,23-0,4кВ, предназначены для приема электроэнергии переменного трехфазного тока промышленной частоты напряжением 6-10кВ, трансформирования и распределения его напряжением 0,4-0,23кВ. 2КТП может применяться для электроснабжения промышленных, сельскохозяйственных, коммунальных объектов.
2КТП предназначены для эксплуатации на открытом воздухе в условиях умеренного климата при предельных значениях температуры окружающей среды от -45 С до +40 С. Окружающая воздушная среда не должна содержать паров, пыли и газов в концентрациях, разрушающих металлы, изоляцию и покрытие подстанции.

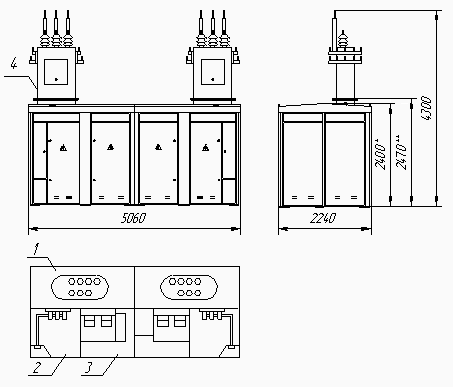

Габаритные размеры 2КТП ТК(В) без секционирования по высокой стороне
- отсек силового трансформатора
- высоковольтный отсек
- отсек низкого напряжения
- шкаф воздушного ввода (только для КТП с воздушным вводом)
* высота в транспортном положении (с кабельным вводом)
** высота в транспортном положении (с воздушным вводом)

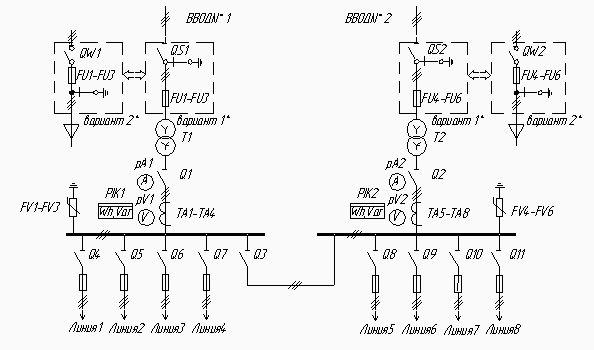

Электрическая схема 2КТП ТК(В) без секционирования по высокой стороне
* устанавливается по согласованию с заказчиком
при втором варианте подключение трансформатора к сети 6(10) кВ выполняется с помощью кабельной перемычки (в базовый комплект поставки не входит)
Технические характеристики
| Наименование параметров | Значение |
|---|---|
| Мощность устанавливаемого силового трансформатора, кВА | 25-400 |
| Номинальное напряжение на стороне ВН, кВ | 6 - 10 |
| Номинальное напряжение на стороне НН, кВ | 0,4 - 0,23 |
| Ток термической стойкости на стороне ВН, кА | 10 |
| Ток электродинамической стойкости на стороне ВН, кА | 25 |
| Количество отходящих линий | 8 |
Перечень элементов 2КТП-ТК(В) без секционирования по высокой стороне
| Позиция | Наименование | Мощность КТП, кВА | |||
|---|---|---|---|---|---|
| 100 | 160 | 250 | 400 | ||
| QS1,QS2 (QW1,QW2) | вариант 1* Разъединитель РВЗ-10/400 | 10 кВ, 400 А | |||
| вариант 2* Выключатель нагрузки ВНРп-10/400 | по заказу | ||||
| FU1-FU6 | Предохранитель ПКТ-10(6), А | 16(20) | 20(31,5) | 31,5(50) | 50(80) |
| Q1-Q3 | Разъединитель, А | 630 | 630 | 630 | 630 |
| pV1,pV2 | Вольтметр | 0-500 В | |||
| pA1,pA2 | Амперметр, А | 200/5 | 300/5 | 400/5 | 600/5 |
| TA1-TA8 | Трансформатор тока, А | 200/5 | 300/5 | 400/5 | 600/5 |
| PIK1,PIK2 | Счетчик активной энергии Меркурий 230 ART-03C(R)N | 380 В, 5А | |||
| Q4 | Рубильник с предохранителями РПС, А | 100 | 100 | 100 | 250 |
| Q5 | Рубильник с предохранителями РПС, А | 100 | 100 | 250 | 250 |
| Q6 | Рубильник с предохранителями РПС, А | 100 | 100 | 250 | 400 |
| Q7 | Рубильник с предохранителями РПС, А | 250 | 250 | 400 | 400 |
| Q8 | Рубильник с предохранителями РПС, А | 100 | 100 | 100 | 250 |
| Q9 | Рубильник с предохранителями РПС, А | 100 | 100 | 250 | 250 |
| Q10 | Рубильник с предохранителями РПС, А | 100 | 100 | 250 | 400 |
| Q11 | Рубильник с предохранителями РПС, А | 250 | 250 | 400 | 400 |
| FV1-FV6 | Ограничитель перенапряжения ОПН-0,38 | 380 B | |||
| Iном | Ток на стороне НН на каждую секцию, А | 145 | 230 | 360 | 580 |
Подстанции блок-замками механической блокировки не комплектуются.
