Структура условного обозначения разрядника:

• Р - разрядник
• ДИ - длинно-искровой
• П - петлевого типа
• 10 - класс напряжения
• 4 - категория длины пути утечки
• УХЛ - климатическое исполнение
• 1 - категория размещения.

Разрядник предназначен для защиты воздушных линий электропередачи (ВЛ) напряжением 6 и 10 кВ трехфазного переменного тока с голыми и защищенными проводами от индуктированных грозовых перенапряжений и их последствий. Разрядник рассчитан для работы на открытом воздухе при температуре окружающего воздуха от -60°С до +50°С.

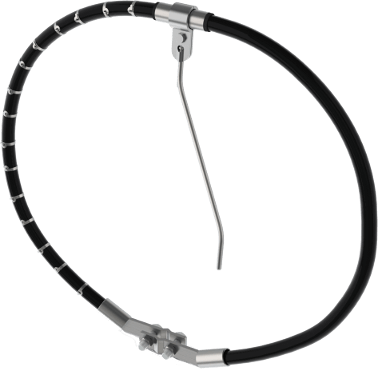

Предназначены для защиты воздушных линий электропередачи напряжением 6-10 кВ трехфазного переменного тока с защищёнными и неизолированными проводами от индуктированных грозовых перенапряжений и их последствий и рассчитан для работы на открытом воздухе. Конструктивное отличие РДИП1 от РДИП сводится к измененным форме изгиба петли, деталям узла крепления и способу обеспечения воздушного зазора между разрядником и проводом. Воздушный разрядный промежуток между электродом РДИП1 и проводом сохраняет установленные параметры независимо от геометрии провода в пролете и даже при проскальзывании провода в обвязке на изоляторе.

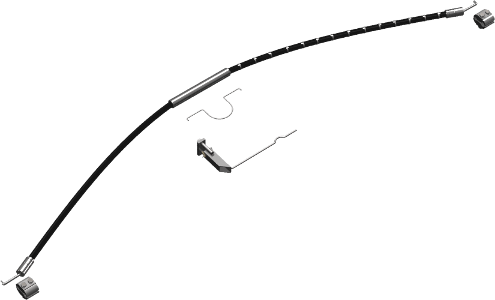

Разрядник РДИШ-10-IV состоит из отрезка специального кабеля с алюминиевой жилой и изоляции из сшитого полиэтилена. На одном плече установлены промежуточные электроды для разбиения кабеля на отдельные отрезки. Разрядник крепится к проводу за выпуски, которые выступают из оконцевателей. Разрядник крепится к изолятора с помощью обвязки скобы и металлической трубки, установленной в средней части кабеля. Для обеспечения необходимого искрового промежутки к штырю изолятора устанавливается стержневой электрод.

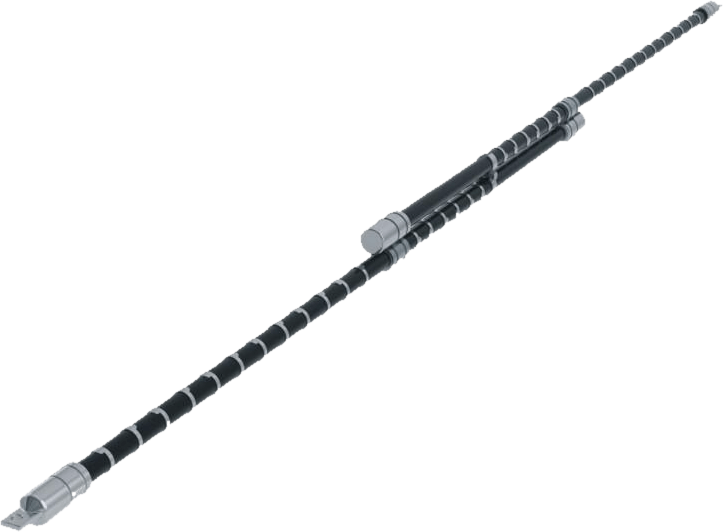

Разрядники РДИМ-10-1,5-IV предназначены для защиты от ударов молний ВЛ электропередач, подходов к подстанциям ВЛ на деревянных опорах, в этих случаях устанавливаются по три разрядника на опору на все фазы, так же применяются для защиты азрядники РДИМ-10-1,5-IV предназначены для защиты от ударов молний ВЛ электропередач, подходов к ВЛ от индуктированных перенапряжений и устанавливаются по одному на опору с чередованием фаз. Разрядник РДИМ-10-1,5-IV состоит из двух отрезков кабеля, соединенных хомутами. Крепление к опоре производится с помощью универсального зажима, который присоединяется к оконцевателям разрядника.

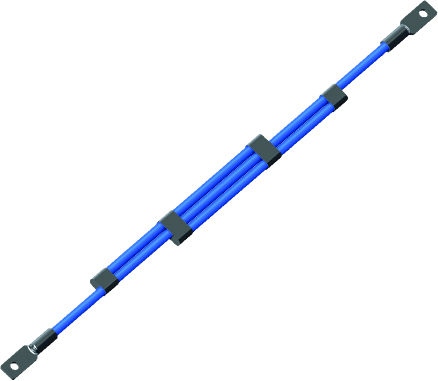

Разрядник РДИМ-10-K-II состоит из двух отрезков кабеля и изолятора в виде жгута из резины. Кабель крепится к изолятору с помощью металлических втулок, образуя три разрядных модуля. Изолятор снабжен оконцевателями, с помощью которых один конец разрядника крепится к проводу, другой - к опоре. Крепление разрядника к воздушной линии происходит с помощью зажима, форма которого может быть изменена и адаптирована под конкретное условие крепле

Разрядник предназначен для того, чтобы обеспечивать эффективную защиту высоковольтных линий электропередач трехфазного переменного тока от индуктивных перенапряжений и их последствий и рассчитан для работы на открытом воздухе при температуре от минус 60⁰ С до плюс 50⁰ С в течение 30-и лет.

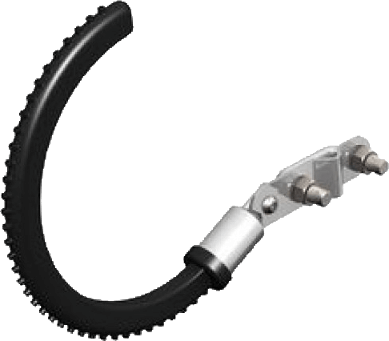

Структура условного обозначения и расшифровка кодов комплектации:
Р – разрядник
МК – мультикамерный
20 – класс напряжения
IV – категория длины пути утечки
УХЛ – климатическое исполнение
1 – категория размещения

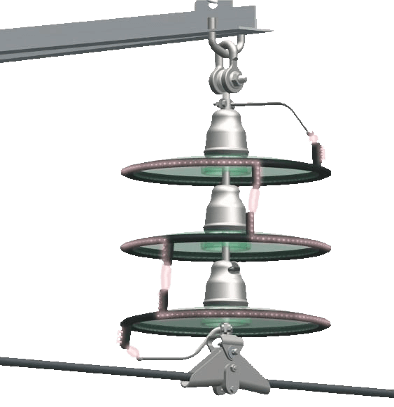

ИРМК-U120AD-II-УХЛ1 является принципиально новым устройством, сочетающими в себе одновременно свойства и изолятора, и разрядника. Его применение позволяет защитить воздушные линии электропередачи напряжением 35-500 кВ от прямых ударов молнии и от индуктированных грозовых воздействий и их последствий.
