P872,00

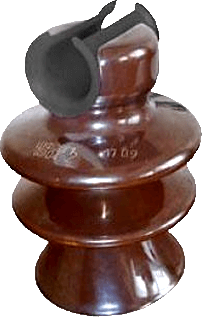

Штыревой фарфоровый изолятор типа ШФ-20Г1

Изолятор ШФ-20 Г - является самым распространенным штыревым фарфоровым изолятором для линий с неизолированными и изолированными проводами. По сравнению с изолятором ШФ-10Г имеет более чем в 1,5 раза увеличенную длину пути утечки. Буква "Г" в маркировке изолятора ШФ-20 Г обозначает индекс модификации изолятора и косвенно характеризует период выпуска. Таким образом, изоляторы ШФ-20, ШФ-20А, ШФ-20Б, ШФ-20В в настоящее время являются устаревшими и не выпускаются.

Изолятор ШФ-20Г соответствует требованиям ТУ 3493-170-00111120-2000. До 1990 года изолятор имел обозначение ШФ-20В. В связи с проведенной модернизацией и изменением конструкции с 1991 года обозначение изолятора было изменено на ШФ-20Г (буква "Г" в обозначении - это индекс модернизации изолятора). По сравнению с изолятором ШФ-20В, изолятор ШФ-20Г имеет на 15 мм большую длину пути утечки и улучшенные технические характеристики. Присоединительные размеры изолятора остались без изменений.

Изолятор ШФ-20 Г1 конструктивно удобнее для монтажа провода. В верхней части изолятора ШФ-20Г1 в желоб между двумя уступами установлена пластмассовая втулка, в которую при монтаже укладывают провод. Такая конструкция изолятора ШФ-20 Г1 позволяет обходиться без монтажных роликов, что сокращает время монтажа и уменьшает его стоимость. После растяжки линии провод должен быть закреплен в желобе или на шейке изолятора на прямых участках линии, и на шейке - при повороте линии.

P553,00
Штыревые фарфоровые изоляторы типа ШФ-20УО

Изоляционные приборы типа ШФ 20 состоят из изоляционного тела и ребра (юбки). Изоляционное тело оснащено местами для боковой фиксации электропроводов. В процессе его производства используется кремнийорганическая резина или термоусаживающийся трекингостойкий материал. Изолятор ШФ крепится к штырю при помощи глухого отверстия, верхний уровень которого расположен выше уровня фиксации электропровода. Глухое отверстие ШФ с номинальным напряжением 20 кВ не имеет резьбы. Ребра изоляционного прибора ШФ 20УО имеют спиралевидную форму.В процессе монтажа электропровод устанавливается в специальную втулку, расположенную в верхней части штыревого фарфорового устройства с номинальным напряжением 20 кВ. В процессе натяжения провод прочно закрепляется в желобке, а при повороте – на шейке изолятора ШФ, диаметр которой составляет 85 мм.

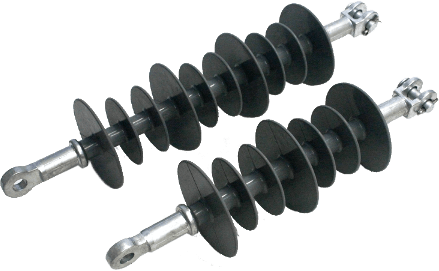

Изолятор ЛК 70 20

Изоляторы серии ЛК предназначены для использования на линиях электропередачи переменного тока в районах с умеренным и холодным климатом. Изоляторы могут использоваться в составе поддерживающих и натяжных подвесок. Высокая гидрофобность ребристой оболочки из кремнийорганической композиции обеспечивает превосходные электрические характеристики изолятора в условиях загрязнения и увлажнения. Изоляторы соответствуют ГОСТ 28856 и МЭК 61109.

Структура условного обозначения:

  • Л - изолятор линейный
  • К – защитная ребристая оболочка из кремнийорганической резины
  • 70 / 110 – класс изолятора (в числителе – нормированное минимальное разрушающее усилие на растяжение в кН, в знаменателе – номинальное напряжение в кВ )
  • III – степень загрязнения по ГОСТ 9920, IEC 60815
  • С – буквенное обозначение типа оконцевателя на заземленном конце изолятора ( С – «серьга», П – «пестик», Г – «гнездо» )
  • П – буквенное обозначение типа оконцевателя на линейном конце изолятора.
