Трансформаторы (Чехов)

Трансформаторы силовые типов ТМ и ТМГ. Доступны модели мощностью 25, 40, 63, 100, 160, 250, 400, 630, 1000, 1250 и 1600 кВА.



Силовые масляные понижающие трехфазные двухобмоточные трансформаторы общего назначения выпускаются с номинальным напряжением первичной обмотки (высокого напряжения) 6 или 10 кВ и вторичной обмотки (низкого напряжения) 0,4 кВ. Схема и группа соединений Y/Yн-0; Д/Yн-11. Напряжение регулируется на полностью отключенном от сети трансформаторе со низкого и высокого напряжений в диапазоне от -5% до +5% с шагом 2.5%.


Структура условного обозначения на примере ТМГ-63/6У1:
Т - трансформатор трехфазный,
М - охлаждение масляное с естественной циркуляцией,
Г - герметичный,
63 - номинальная мощность, кВА
6 - класс напряжения обмотки ВН, кВ,
У1 - климатическое исполнение и категория размещения по ГОСТ 15150-69.



Условия эксплуатации:
Высота над уровнем моря - до 1000 м.
Температура окружающего воздуха от -45°С до +40°С (исполнение У), от -60°С до +40°С (исполнение ХЛ);
Относительная влажность воздуха - не более 80% при 25°С;
Трансформаторы не предназначены для работы в условиях тряски, вибраций, ударов.

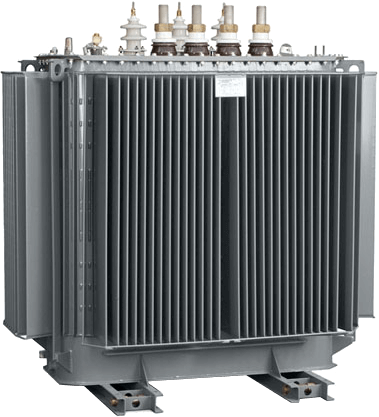

Трансформаторы (Минск)

Трансформаторы типа ТМГ, доступны модели мощностью 100, 160, 250, 400, 630, 1000, 1250, 1600, 2500 кВА.

Трехфазные масляные силовые трансформаторы ТМГ предназначены для преобразования электроэнергии в сетях энергосистем и потребителей электроэнергии в условиях наружной или внутренней установки умеренного (-45°С до +40°С) или холодного (-60°С до +40°С) климата.  Регулирование напряжения осуществляется в диапазоне от -5% до +5 % на полностью отключенном трансформаторе переключением ответвлений обмотки ВН ступенями по 2,5 %. Номинальная частота 50 Гц.

Трансформаторы ТМГ герметичного исполнения, без маслорасширителей. Температурные изменения объема масла компенсируются изменением объема гофров бака за счет пластичной их деформации.
Для контроля уровня масла трансформаторы снабжаются маслоуказателем поплавкового типа. Для предотвращения возникновения избыточного давления в баке сверх допустимого в трансформаторах мощностью от 16 до 63 кВА устанавливается предохранительный клапан.
Для контроля внутреннего давления в баке и сигнализации в случае превышения им допустимой величины в трансформаторах мощностью 100 кВА и выше, размещаемых в помещении, предусматривается по заказу потребителя установка электроконтактного мановакуумметра.
 Для измерения температуры верхних слоев масла на крышке трансформаторов предусмотрена гильза для установки жидкостного стеклянного термометра. Для измерения температуры верхних слоев масла и управления внешними электрическими цепями трансформаторы мощностью 1000 и 1250 кВА, предназначенные для эксплуатации в помещении или под навесом, по заказу потребителя комплектуются манометрическим сигнализирующим термометром.

Трансформаторы мощностью 630 кВА и выше комплектуются транспортными роликами для перемещения трансформаторов в продольном и поперечном направлениях. Трансформаторы мощностью от 160 до 400 кВА классов напряжения 10 и 15 кВ комплектуются транспортными роликами по заказу потребителя.

Окружающая среда не взрывоопасная, не содержащая пыли в концентрациях, снижающих параметры изделий в недопустимых пределах. Трансформаторы не предназначены для работы в условиях тряски, вибрации, ударов, в химически активной среде. Высота установки над уровнем моря не более 1000 м.
