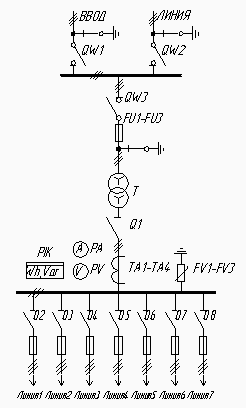

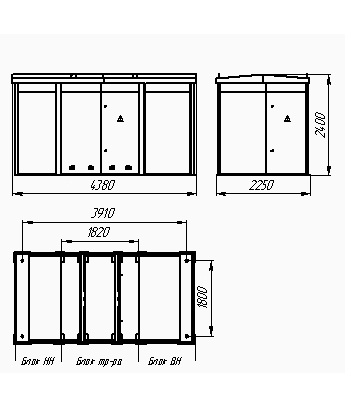

Габаритные размеры и электрическая схема КТП-ПК 1000 кВА
Технические характеристики
Наименование параметра | Значение |
---|---|
Мощность устанавливаемого силового трансформатора, кВА | 1000 |
Номинальное напряжение на стороне ВН, кВ | 10(6) |
Номинальное напряжение на стороне НН, кВ | 0,4 - 0,23 |
Ток термической стойкости на стороне ВН, кА | 10 |
Ток электродинамической стойкости на стороне ВН, кА | 25 |
Габаритные размеры, мм, не более | |
длина | 4380 |
ширина | 2250 |
высота (кабельный ввод/воздушный ввод) | 2425/4500 |
Количество отходящих линий | 7 |
Перечень элементов КТП- ТВ(К)
Позиция | Наименование | Мощность КТП, кВА |
---|---|---|
1000 | ||
QW1, QW2 | Выключатель нагрузки ВНА-10/400* | 10 кВ, 400 А |
QW3 | Выключатель нагрузки ВНАп-10/400* | 10 кВ, 400 А |
FU1-FU3 | Предохранитель ПКТ-10(6), А | 100 (160) |
Q1 | Рубильник Iн, А | 2000 |
pV | Вольтметр | 0-500 В |
pA | Амперметр, А | 1500/5 |
TA1-TA4 | Трансформатор тока, А | 1500/5 |
Q2-Q4 | Рубильник с предохранителями РПС, А | 100 |
Q5 | Рубильник с предохранителями РПС, А | 250 |
Q6, Q7 | Рубильник с предохранителями РПС, А | 400 |
Q8 | Рубильник с предохранителями РПС, А | 630 |
PIK | Счетчик Меркурий 230 ART-03C(R)N | 380В, 5А |
FV1-FV3 | Ограничитель перенапряжения ОПН-0,38 | 380В |
Iном | Ток на стороне НН, А | 1600 |
* выключатель нагрузки продольного исполнения (ширина камеры 650мм)
