Комплектные двухтрансформаторные подстанции проходного типа с кабельным вводом (2КТП-ПК) наружной установки мощностью 25-630 кВА, напряжением 6-10/0,23-0,4 кВ, предназначены для приема электроэнергии переменного трехфазного тока промышленной частоты напряжением 6-10кВ, трансформирования и распределения его напряжением 0,4-0,23кВ. 2КТП может применяться для электроснабжения промышленных, сельскохозяйственных, коммунальных объектов.
2КТП предназначены для эксплуатации на открытом воздухе в условиях умеренного климата при предельных значениях температуры окружающей среды от -45 С до +40 С. Окружающая воздушная среда не должна содержать паров, пыли и газов в концентрациях, разрушающих металлы, изоляцию и покрытие подстанции.

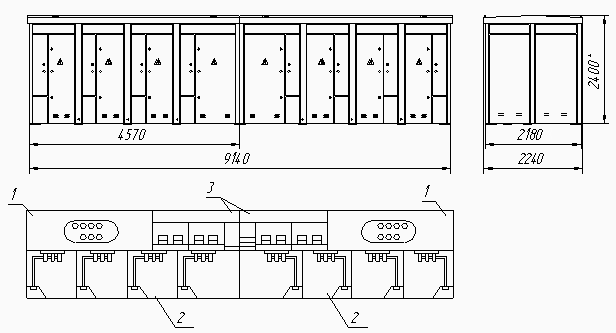

Габаритные размеры и электрическая схема 2КТП ПК
1. отсек силового трансформатора, 2. высоковольтный отсек, 3. отсек низкого напряжения
* по согласованию с заказчиком
Технические характеристики
| Наименование параметра | Значение |
|---|---|
| 1. Мощность устанавливаемого силового трансформатора, кВА | 25-630 |
| 2. Номинальное напряжение на стороне ВН, кВ | 6 - 10 |
| 3. Номинальное напряжение на стороне НН, кВ | 0,4 - 0,23 |
| 4. Ток термической стойкости на стороне ВН, кА | 10 |
| 5. Ток электродинамической стойкости на стороне ВН, кА | 25 |
| 6. Количество отходящих линий | 16 |
Перечень элементов 2КТП-ПК
| Позиция | Наименование | Мощность КТП, кВА | ||||
|---|---|---|---|---|---|---|
| 100 | 160 | 250 | 400 | 630 | ||
| QW1,QW4 | Выключатель нагрузки ВНА 10/400 | 10 кВ, 400 А | ||||
| QS1,QS2 (QW5,QW6) | вариант 1* Разъединитель РВЗ-10/400 | 10 кВ, 400 А | по заказу | |||
| вариант 2* Выключатель нагрузки ВНАп-10/400 | по заказу | 10 кВ, 400 А | ||||
| QS3,QS4 | Разъединитель РВЗ-10/400 | 10 кВ, 400 А | ||||
| FU1-FU6 | Предохранитель ПКТ-10(6), А | 16(20) | 20(31,5) | 31,5(50) | 50(80) | 80(100) |
| Q1-Q3 | Разъединитель, А | 630 | 630 | 630 | 630 | 1000 |
| pV1, pV2 | Вольтметр | 0-500 В | ||||
| pA1, pA2 | Амперметр, А | 200/5 | 300/5 | 400/5 | 600/5 | 1000/5 |
| TA1-TA8 | Трансформатор тока, А | 200/5 | 300/5 | 400/5 | 600/5 | 1000/5 |
| PIK1,PIK2 | Счетчик Меркурий 230 ART-03C(R)N | 380В, 5А | ||||
| PK1,PK2 | Счетчик реактивной энергии СЭТ4Р-1/1М | 380 В, 5А | ||||
| K1, K2 | Коробка испытательная КИ-У3 | |||||
| Q4,Q12 | Рубильник с предохранителями РПС, А | 100 | 100 | 100 | 250 | 400 |
| Q5,Q13 | Рубильник с предохранителями РПС, А | 100 | 100 | 250 | 250 | 400 |
| Q6,Q14 | Рубильник с предохранителями РПС, А | 100 | 100 | 100 | 400 | 400 |
| Q7,Q15 | Рубильник с предохранителями РПС, А | 250 | 250 | 400 | 400 | 400 |
| Q8,Q16 | Рубильник с предохранителями РПС, А | 100 | 100 | 100 | 250 | 400 |
| Q9,Q17 | Рубильник с предохранителями РПС, А | 100 | 100 | 250 | 250 | 400 |
| Q10,Q18 | Рубильник с предохранителями РПС, А | 100 | 100 | 250 | 400 | 400 |
| Q11,Q19 | Рубильник с предохранителями РПС, А | 250 | 250 | 400 | 400 | 400 |
| FV1-FV6 | Ограничитель перенапряжения ОПН-0,38 | 380 B | ||||
| Iном | Ток на стороне НН на каждую секцию, А | 145 | 230 | 360 | 580 | 910 |
Подстанции 2КТП ПК(В) блок-замками механической блокировки не комплектуются.
